Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

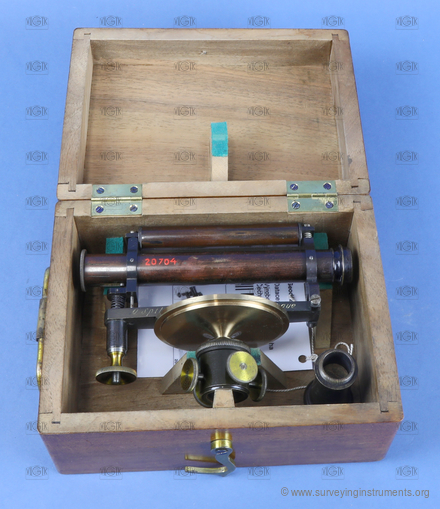

nivelační přístroj – Spitra

Název výrobce uvedený na přístroji
  • O. SPITRA PRAGUE

Konstrukční zajímavosti
  • horizontace "ořechem"
  • kuželová redukce na čep stativu
  • typ konstrukce I.

Informace o stavu přístroje

  • mlžný obraz dalekohledu

  • VÚGTK: S0003
  • Vlastník: Národní technické muzeum
  • Výrobce: Spitra
  • Vyrobeno: 01.01.1880
  • Délka: 76 mm
  • Šířka: 127 mm
  • Výška: 106 mm
  • Hmotnost: 640 g
  • S/N:

  • typ dalekohledu: pevný
  • připojení ke stativu: čepový se 4 vodorovnými šrouby
  • typ ustanovky: žádná
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • elevační šroub: ano
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 158 mm
  • délka dalekohledu s vysunutým okulárem: 170 mm
  • průměr objektivu: 25 mm
  • minimální vzdálenost zaostření dalekohledu: 3600 mm
  • zvětšení dalekohledu: 8

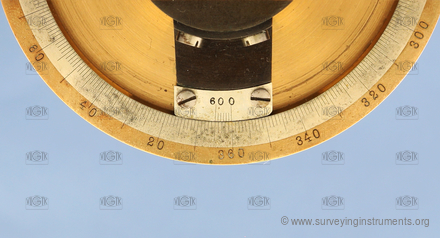

  • vodorovný kruh: ano
  • průměr vodorovného kruhu: 77 mm

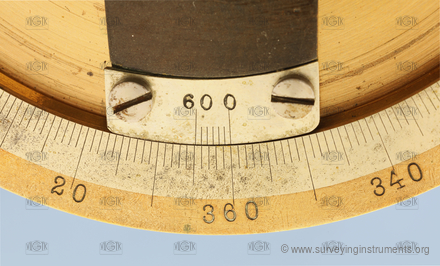

  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 10'
  • segment výškového kruhu: ne
  • křížová libela: ne
  • nivelační libela: ano
  • délka nivelační libely: 97 mm
  • délka bubliny nivelační libely: 21 mm
  • citlivost sázecí / nivelační libely: 80 "
  • určeno pro práce: hrubé
