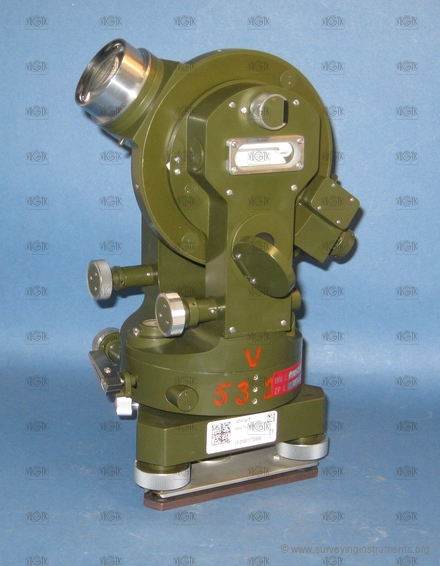

Dahlta 020
Popis
Název výrobce uvedený na přístroji
Carl Zeiss Jena
Konstrukční zajímavosti
typ přístroje: diagramový tachymetr
čtení kruhů stupnicovými mikroskopy
průměr kruhu s diagramem asi 120 mm
Informace o používání přístroje
I3-01001772/000
Informace o stavu přístroje
zatuhlý
Základní údaje
VÚGTK:
S0289
Vlastník:
České vysoké učení technické v Praze - Stavební fakulta
Výrobce:
Carl Zeiss Jena
Vyrobeno:
01.01.1955
Délka:
205
mm
Šířka:
148
mm
Výška:
265
mm
Hmotnost:
3673
g
S/N:
117914
Technické parametry
ryskový kříž:
typ dalekohledu:
prokladný jedním koncem
připojení ke stativu:
deskový s pérovou podložkou
typ ustanovky:
hrubá na osu
kompenzátor:
ne
použité jednotky:
gon
typ dálkoměru:
optický
konstrukce dálkoměru:
integrovaný
autoredukce délek:
ano
obraz v dalekohledu:
vzpřímený
proměnná délka dalekohledu:
ne
délka dalekohledu s vysunutým okulárem:
205
mm
průměr objektivu:
38
mm
minimální vzdálenost zaostření dalekohledu:
1800
mm
provedení centrovače:
není
buzola:
není
průměr vodorovného kruhu:
90
mm
hlavní odečítací pomůcka vodorovného kruhu:
stupnicový mikroskop
počet odečítacích pomůcek vodorovného kruhu:
1
nejmenší dílek vodorovného kruhu:
1 gon
nastavení nulového čtení na vodorovném kruhu:
svora
svislý kruh:
ano
průměr svislého kruhu:
60
mm
hlavní odečítací pomůcky svislého kruhu:
stupnicový mikroskop
počet odečítacích pomůcek (segmentu) svislého kruhu:
1
nejmenší dílek (segmentu) svislého kruhu:
1 gon
křížová libela:
ne
délka (křížové) libely kolmé na záměru:
45
mm
délka bubliny (křížové) libely kolmé na záměru:
15
mm
indexová libela:
ano
délka indexové libely:
45
mm
nivelační libela:
ne
sázecí libela:
ne
určeno pro práce:
běžné
