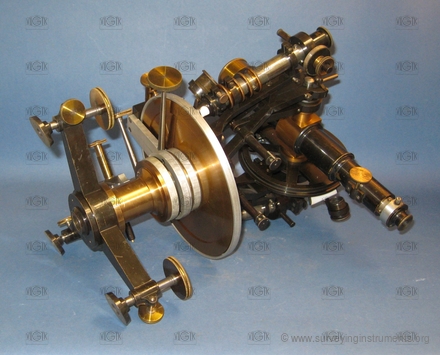

teodolit – Rost
Popis
Název výrobce uvedený na přístroji
Rudolf & August Rost
Konstrukční zajímavosti
typ přístroje: přesný repetiční teodolit
pomocná stupnice Hz kruhu s vernierem pro nastavení cílení
Informace o používání přístroje
používán na ČVUT inv. č. nové D3-01002168/000
Informace o stavu přístroje
znečištěná optika
nelze číst vodorovný kruh, pravděpodobně vteřinová přesnost
zkrácený postup určování parametrů
Základní údaje
VÚGTK:
S0316
Vlastník:
České vysoké učení technické v Praze - Stavební fakulta
Výrobce:
Rost
Vyrobeno:
01.01.1910
Délka:
318
mm
Šířka:
267
mm
Výška:
340
mm
Hmotnost:
7421
g
S/N:
2147
Technické parametry
ryskový kříž:
typ dalekohledu:
překladný
připojení ke stativu:
trojnožka s dvojitým šroubem
typ ustanovky:
hrubá na osu
kompenzátor:
ne
použité jednotky:
° ' "
možnost určení převýšení:
ne
obraz v dalekohledu:
převrácený
proměnná délka dalekohledu:
ano
délka dalekohledu se zasunutým okulárem:
286
mm
délka dalekohledu s vysunutým okulárem:
310
mm
průměr objektivu:
23
mm
provedení centrovače:
není
buzola:
není
průměr vodorovného kruhu:
190
mm
hlavní odečítací pomůcka vodorovného kruhu:
šroubový mikrometr
počet odečítacích pomůcek vodorovného kruhu:
2
nastavení nulového čtení na vodorovném kruhu:
repetiční
svislý kruh:
ano
segment výškového kruhu:
ne
průměr svislého kruhu:
125
mm
hlavní odečítací pomůcky svislého kruhu:
vernier
počet odečítacích pomůcek (segmentu) svislého kruhu:
2
nejmenší dílek (segmentu) svislého kruhu:
10´/ 1´
křížová libela:
ne
délka (křížové) libely kolmé na záměru:
45
mm
délka bubliny (křížové) libely kolmé na záměru:
11
mm
nivelační libela:
ne
sázecí libela:
ne
indexová libela:
ano
délka indexové libely:
50
mm
délka bubliny indexové libely:
11
mm
určeno pro práce:
přesné
