THN

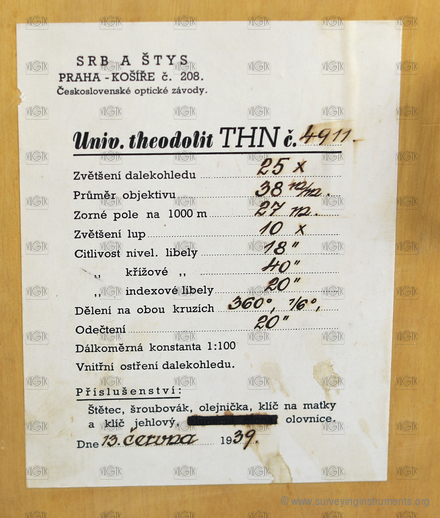

Název výrobce uvedený na přístroji
  • Srb a Štys

Informace o používání přístroje

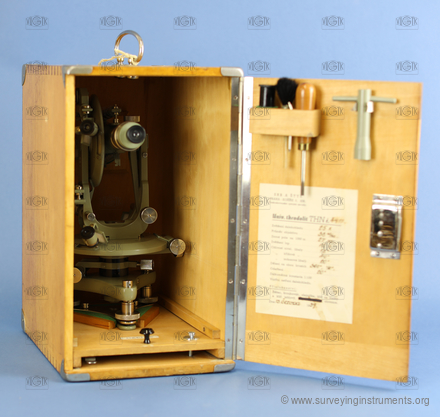

  • univerzální  repetiční teodolit

  • VÚGTK: S0045
  • Vlastník: Národní technické muzeum
  • Výrobce: Srb a Štys
  • Vyrobeno: 13.06.1939
  • Délka: 230 mm
  • Šířka: 165 mm
  • Výška: 290 mm
  • Hmotnost: 4740 g
  • S/N: 4911

  • ryskový kříž:
  • NK_019
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 225 mm
  • průměr objektivu: 54 mm
  • minimální vzdálenost zaostření dalekohledu: 3000 mm
  • zvětšení dalekohledu: 25
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 134 mm

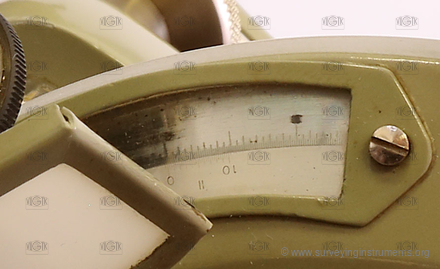

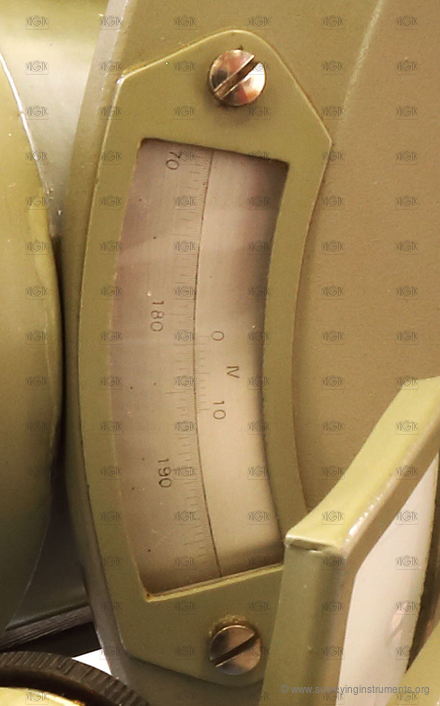

  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 20"
  • nastavení nulového čtení na vodorovném kruhu: repetiční
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 112 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 20"
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 50 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 20 mm
  • délka (křížové) libely kolmé na záměru: 50 mm
  • délka bubliny (křížové) libely kolmé na záměru: 20 mm
  • nivelační libela: ano
  • délka nivelační libely: 75 mm
  • délka bubliny nivelační libely: 25 mm
  • sázecí libela: ne
  • indexová libela: ano
  • citlivost sázecí / nivelační libely: 20 "
  • citlivost alhidádové libely (plate level): 40 "
  • citlivost indexové libely: 20 "
  • určeno pro práce: běžné
