T1c

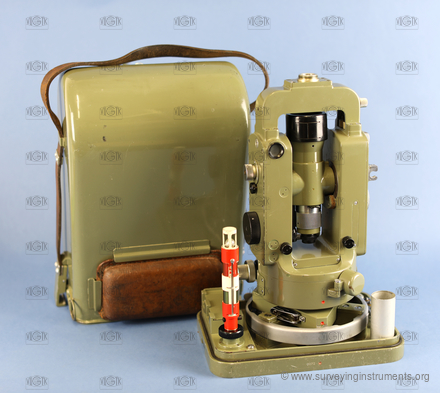

Popis
Název výrobce uvedený na přístroji
MEOPTA PRAHA
Konstrukční zajímavosti
hranolové sledování indexové libely
skleněné kruhy
čtení jednoduchým optickým mikrometrem
limbus na postrk (jednoosý s pastorkem)
vestavěný magnetický usměrňovač
v příslušenství svíticí tříbarevný signál
Informace o stavu přístroje

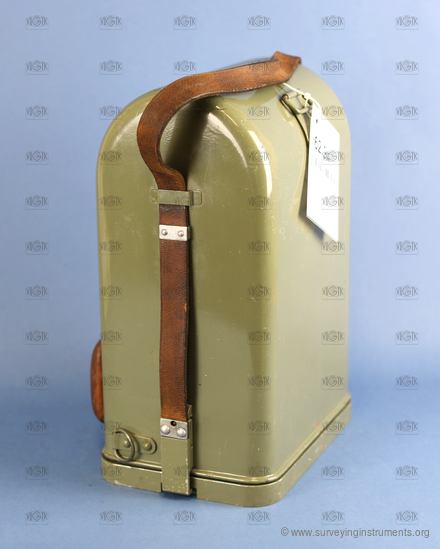

v poklopu plechového pouzdra je uloženo bateriové elektrické osvětlení
znečištěný optický mikrometr, údaje dohledány v dokumentaci
stržená ustanovka vodorovného kruhu
Základní údaje
VÚGTK:
S0047
Vlastník:
Národní technické muzeum
Výrobce:
Meopta
Vyrobeno:
01.01.1960
Délka:
170
mm
Šířka:
170
mm
Výška:
337
mm
Hmotnost:
5260
g
S/N:
0072
Technické parametry
ryskový kříž:
typ dalekohledu:
prokladný jedním koncem
připojení ke stativu:
deskový s pérovou podložkou
typ ustanovky:
hrubá na osu
kompenzátor:
ne
použité jednotky:
gon
možnost určení převýšení:
ano
typ dálkoměru:
optický
konstrukce dálkoměru:
integrovaný
obraz v dalekohledu:
převrácený
proměnná délka dalekohledu:
ne
délka dalekohledu se zasunutým okulárem:
162
mm
průměr objektivu:
50
mm
minimální vzdálenost zaostření dalekohledu:
3500
mm
zvětšení dalekohledu:
28
provedení centrovače:
není
buzola:
vestavěná
provedení buzoly:
usměrňovač
hlavní odečítací pomůcka vodorovného kruhu:
optický mikrometr
počet odečítacích pomůcek vodorovného kruhu:
1
nejmenší dílek vodorovného kruhu:
10 mgon
nastavení nulového čtení na vodorovném kruhu:
pastorek
svislý kruh:
ano
segment výškového kruhu:
ne
hlavní odečítací pomůcky svislého kruhu:
optický mikrometr
počet odečítacích pomůcek (segmentu) svislého kruhu:
1
nejmenší dílek (segmentu) svislého kruhu:
10 mgon
křížová libela:
ne
délka (křížové) libely kolmé na záměru:
45
mm
délka bubliny (křížové) libely kolmé na záměru:
20
mm
nivelační libela:
ne
sázecí libela:
ne
indexová libela:
ano
citlivost alhidádové libely (plate level):
40
"
určeno pro práce:
běžné
