teodolit – J. & J. Frič

Typ měřidla

  • buzolní teodolit

Název výrobce uvedený na přístroji

  • JOSEF & JAN FRIČ

Konstrukční zajímavosti

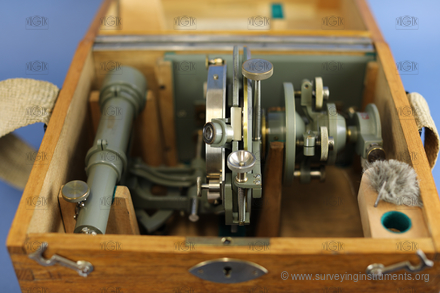

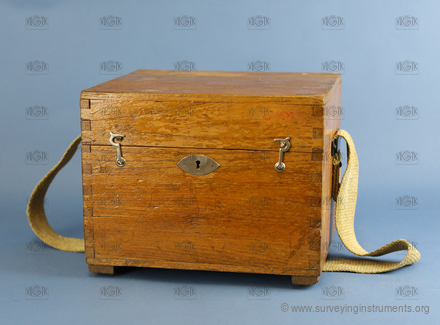

  • v přepravním pouzdře přiložena pro odnímatelnou buzolu deska pro kartýrování
  • upevnění na stativ - speciální obdoba čepového stativu

Informace o používání přístroje
  • v servisu u firmy Meopta (Srb a Štys) 5.3.1956

  • VÚGTK: S0055
  • Vlastník: Národní technické muzeum
  • Výrobce: J. & J. Frič
  • Vyrobeno: 01.01.1910
  • Délka: 193 mm
  • Šířka: 226 mm
  • Výška: 256 mm
  • Hmotnost: 3930 g
  • S/N: 5498

  • ryskový kříž:
  • NK_004
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: speciální
  • typ ustanovky: hrubá na obvod
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 227 mm
  • délka dalekohledu s vysunutým okulárem: 245 mm
  • průměr objektivu: 33 mm
  • minimální vzdálenost zaostření dalekohledu: 3050 mm
  • zvětšení dalekohledu: 20
  • provedení centrovače: není
  • buzola: nasazovací
  • provedení buzoly: celokruhová
  • nejmenší dílek stupnice buzoly: 1°
  • průměr vodorovného kruhu: 150 mm
  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 1'
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ne
  • segment výškového kruhu: ano
  • rozsah segmentu výškového kruhu: 320° až 50˚
  • průměr svislého kruhu: 54 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ne
  • nivelační libela: ano
  • délka nivelační libely: 63 mm
  • délka bubliny nivelační libely: 15 mm
  • sázecí libela: ne
  • indexová libela: ne
  • určeno pro práce: běžné
