Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

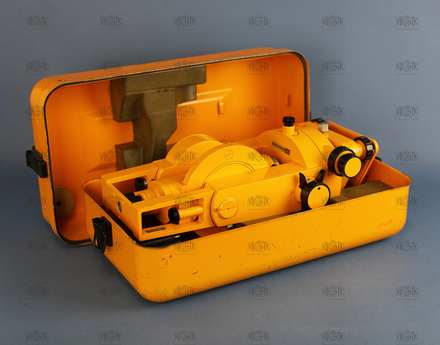

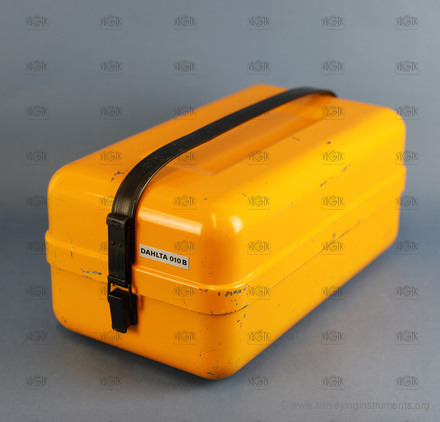

Dahlta 010B

Typ měřidla

  • diagramový autoredukční tachymetr

Název výrobce uvedený na přístroji

  • Carl Zeiss Jena

Konstrukční zajímavosti
  • diagramový autoredukční tachymetr
  • možnost osazení trubicového usměrňovače

Informace o stavu přístroje
  • zachovalý

  • VÚGTK: S0060
  • Vlastník: Národní technické muzeum
  • Výrobce: Carl Zeiss Jena
  • Vyrobeno: 01.01.1980
  • Délka: 220 mm
  • Šířka: 193 mm
  • Výška: 369 mm
  • Hmotnost: 4830 g
  • S/N: 402997

  • ryskový kříž:
  • NK_027
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: hrubá na obvod
  • kompenzátor: ano
  • použité jednotky: gon
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • autoredukce délek: ano
  • obraz v dalekohledu: vzpříměný
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 220 mm
  • průměr objektivu: 45 mm
  • minimální vzdálenost zaostření dalekohledu: 3000 mm
  • zvětšení dalekohledu: 25
  • provedení centrovače: v těle přístroje
  • buzola: není
  • hlavní odečítací pomůcka vodorovného kruhu: stupnicový mikroskop
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 1'
  • nastavení nulového čtení na vodorovném kruhu: svora
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • hlavní odečítací pomůcky svislého kruhu: stupnicový mikroskop
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ne
  • délka (křížové) libely kolmé na záměru: 70 mm
  • délka bubliny (křížové) libely kolmé na záměru: 23 mm
  • indexová libela: ne
  • nivelační libela: ne
  • sázecí libela: ne
  • citlivost alhidádové libely (plate level): 25 "
  • určeno pro práce: běžné
