Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

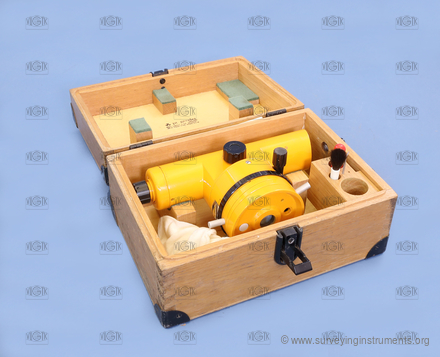

Ni 050

Název výrobce uvedený na přístroji
  • Carl Zeiss Jena

Konstrukční zajímavosti
  • místo stavěcí šroubů jsou pro horizontaci použity dva klíny

Informace o používání přístroje
  • přístroj byl používán ve firmě pt geodet, která se zaměřovala na důlní měřictví a inženýrskou geodézii

Informace o stavu přístroje

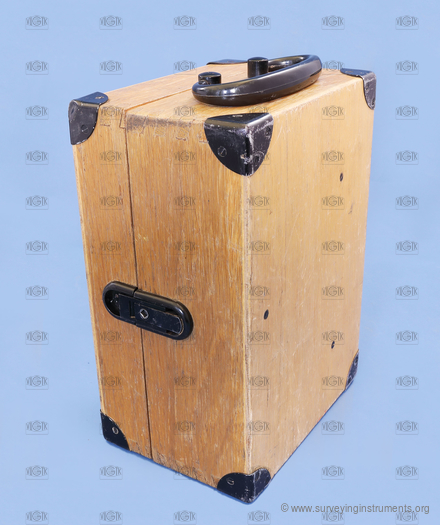

  • neúplnné příslušenství

  • VÚGTK: S0073
  • Vlastník: nepublikován
  • Výrobce: Carl Zeiss Jena
  • Vyrobeno: 01.01.1980
  • Délka: 205 mm
  • Šířka: 110 mm
  • Výška: 110 mm
  • Hmotnost: 1010 g
  • S/N: 536387

  • ryskový kříž:
  • NK_003
  • typ dalekohledu: pevný
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: nekonečná - třecí
  • kompenzátor: ano
  • použité jednotky: gon
  • elevační šroub: ne
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: vzpříměný
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 205 mm
  • průměr objektivu: 25 mm
  • minimální vzdálenost zaostření dalekohledu: 900 mm
  • zvětšení dalekohledu: 18

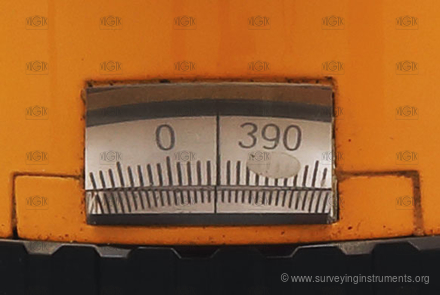

  • vodorovný kruh: ano
  • hlavní odečítací pomůcka vodorovného kruhu: index
  • nejmenší dílek vodorovného kruhu: 1 gon
  • segment výškového kruhu: ne
  • křížová libela: ne
  • nivelační libela: ne
  • sázecí libela: ne
  • určeno pro práce: hrubé
