Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

další úhlová měřidla – Meopta

Typ měřidla
  • eklimetr

Název výrobce uvedený na přístroji

  • Meopta

Konstrukční zajímavosti

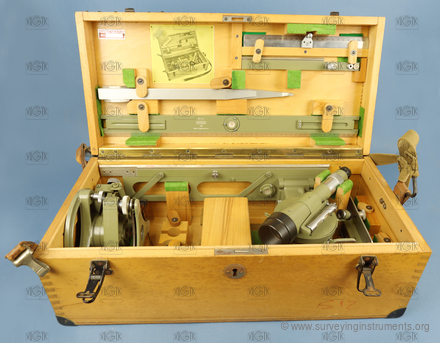

  • v soupravě alternativně pravítko s průzory
  • koincidenční indexová libela

Informace o stavu přístroje
  • chybí rýsovací deska

  • VÚGTK: S0088
  • Vlastník: Národní technické muzeum
  • Výrobce: Meopta
  • Vyrobeno: 01.01.1960
  • Délka: 505 mm
  • Šířka: 155 mm
  • Výška: 190 mm
  • Hmotnost: 3790 g
  • S/N: 808533

  • ryskový kříž:
  • NK_021
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: speciální
  • typ ustanovky: jiná
  • kompenzátor: ne
  • použité jednotky: gon
  • možnost určení převýšení: ano
  • konstrukce dálkoměru: integrovaný
  • typ dálkoměru: optický
  • indexová libela: ano
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 238 mm
  • průměr objektivu: 35 mm
  • minimální vzdálenost zaostření dalekohledu: 3450 mm
  • zvětšení dalekohledu: 25
  • provedení centrovače: není
  • buzola: není
  • vodorovný kruh: ne
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 100 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ne
  • délka (křížové) libely kolmé na záměru: 48 mm
  • délka bubliny (křížové) libely kolmé na záměru: 18 mm
  • délka nivelační libely: 70 mm
  • délka bubliny nivelační libely: 26 mm
  • sázecí libela: ne
  • citlivost sázecí / nivelační libely: 20 "
  • určeno pro práce: speciální
