Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

T0

Název výrobce uvedený na přístroji
  • WILD HEERBRUGG

Konstrukční zajímavosti
  • typ přístroje - buzolní teodolit
  • buzola se po nastavení nuly do směru na počátek stává vodorovným kruhem
  • vodorovný a svislý kruh v krytu

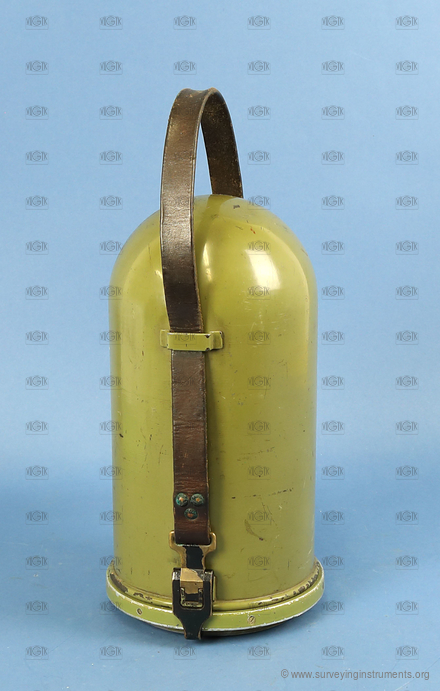

  • podstava transportního pouzdra přístroje je připevněna k přístroji a má integrovaný stavěcí šroub (průměr podstavy je 138 mm)
  • výška s podstavou je 220 mm, bez podstavy 190 mm
  • na těle přístroje je umístěna pouze krabicová libela

Informace o stavu přístroje

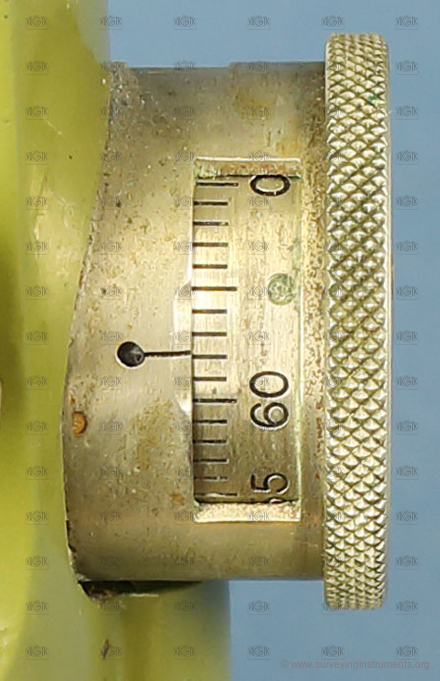

  • mikrometrický šroub je nefunkční
  • svora je nefunkční

  • VÚGTK: S0110
  • Vlastník: Národní technické muzeum
  • Výrobce: Wild Heerburgg
  • Vyrobeno: 01.01.1950
  • Délka: 110 mm
  • Šířka: 110 mm
  • Výška: 190 mm
  • Hmotnost: 2780 g
  • S/N: 9119

  • ryskový kříž:
  • NK_003
  • typ dalekohledu: prokladný oběma konci
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 110 mm
  • průměr objektivu: 25 mm
  • minimální vzdálenost zaostření dalekohledu: 1500 mm
  • zvětšení dalekohledu: 15
  • provedení centrovače: není
  • buzola: vestavěná
  • provedení buzoly: celokruhová
  • průměr buzoly: 85 mm
  • průměr vodorovného kruhu: 85 mm
  • hlavní odečítací pomůcka vodorovného kruhu: koincidenční mikrometr
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 1'
  • nastavení nulového čtení na vodorovném kruhu: svora
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 55 mm
  • hlavní odečítací pomůcky svislého kruhu: koincidenční mikrometr
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ne
  • nivelační libela: ne
  • sázecí libela: ne
  • indexová libela: ano
  • délka indexové libely: 48 mm
  • délka bubliny indexové libely: 20 mm
  • citlivost indexové libely: 30 "
  • určeno pro práce: běžné
