Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

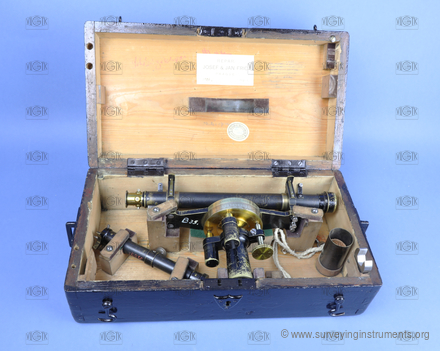

nivelační přístroj – Kern

Název výrobce uvedený na přístroji
  • J. Kern Aarau

Konstrukční zajímavosti
  • čepový stativ
  • připevnění - nasazovací na kónus průměru 25 mm a méně, bez závitu a bez upnutí
  • typ konstrukce IV.

Informace o používání přístroje
  • Používán na ČVUT, inventární číslo B35
  • Kupní cena 106 zlatých.
  • Servis proveden u fy. Josef & Jan Frič v r. 1906, 1922.

Informace o stavu přístroje
  • nivelační libela je nefunkční

  • VÚGTK: S0017
  • Vlastník: Národní technické muzeum
  • Výrobce: Kern
  • Vyrobeno: 01.01.1874
  • Délka: 88 mm
  • Šířka: 187 mm
  • Výška: 194 mm
  • Hmotnost: 2330 g
  • S/N:

  • ryskový kříž:
  • NK_001
  • typ dalekohledu: překladný
  • připojení ke stativu: čepový se 4 vodorovnými šrouby
  • typ ustanovky: žádná
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • elevační šroub: ano
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 298 mm
  • délka dalekohledu s vysunutým okulárem: 314 mm
  • průměr objektivu: 31 mm
  • minimální vzdálenost zaostření dalekohledu: 9800 mm
  • zvětšení dalekohledu: 11.5

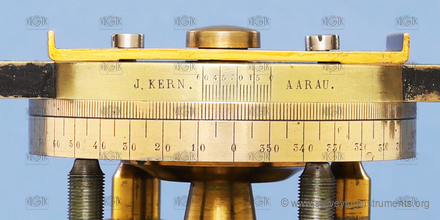

  • vodorovný kruh: ano
  • průměr vodorovného kruhu: 80 mm
  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 3'
  • segment výškového kruhu: ne
  • křížová libela: ne
  • nivelační libela: ne
  • sázecí libela: ano
  • délka sázecí libely: 158 mm
  • určeno pro práce: běžné
