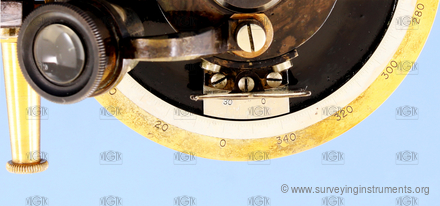

nivelační přístroj – J. & J. Frič
Popis
Název výrobce uvedený na přístroji
Josef & Jan Frič
Konstrukční zajímavosti
čepový stativ
horizontace přes alhidádu
Informace o stavu přístroje
bez přepravní bedny
Základní údaje
VÚGTK:
S0023
Vlastník:
Národní technické muzeum
Výrobce:
J. & J. Frič
Vyrobeno:
01.01.1890
Délka:
84
mm
Šířka:
106
mm
Výška:
170
mm
Hmotnost:
1090
g
S/N:
3775
Technické parametry
ryskový kříž:
typ dalekohledu:
pevný
připojení ke stativu:
čepový se 4 vodorovnými šrouby
typ ustanovky:
hrubá na osu
kompenzátor:
ne
použité jednotky:
° ' "
elevační šroub:
ano
obraz v dalekohledu:
převrácený
proměnná délka dalekohledu:
ano
délka dalekohledu se zasunutým okulárem:
192
mm
délka dalekohledu s vysunutým okulárem:
211
mm
průměr objektivu:
30
mm
minimální vzdálenost zaostření dalekohledu:
2780
mm
zvětšení dalekohledu:
11
vodorovný kruh:
ano
průměr vodorovného kruhu:
75
mm
hlavní odečítací pomůcka vodorovného kruhu:
vernier
počet odečítacích pomůcek vodorovného kruhu:
1
nejmenší dílek vodorovného kruhu:
1'
segment výškového kruhu:
ne
křížová libela:
ne
nivelační libela:
ano
délka nivelační libely:
103
mm
délka bubliny nivelační libely:
20
mm
sázecí libela:
ne
citlivost sázecí / nivelační libely:
36
"
určeno pro práce:
běžné
