Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

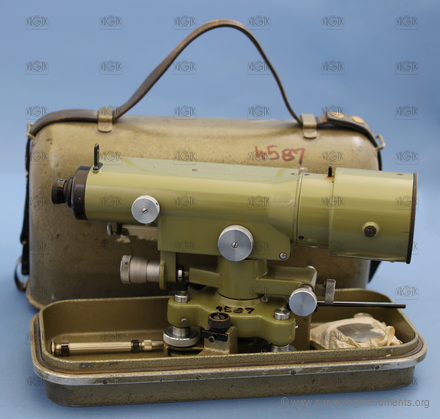

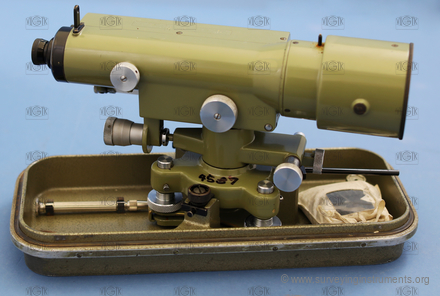

N3

Název výrobce uvedený na přístroji
  • WILD HEERBRUGG SWITZERLAND

Konstrukční zajímavosti
  • využívá planparalelní desky spojené s mikrometrem
  • přesnost odečtení 0,01 mm
  • zakrytá nivelační libela
  • vyráběn v metrickém  a nemetrickém provedení (stopách a palcích)

Informace o používání přístroje
  • vyráběn v letech 1940-1972
  • používán pro měření deformací stavebních objektu (přehrad, budov), ustavování strojírenských strojů

Informace o stavu přístroje
  • plně funkční

  • VÚGTK: S0028
  • Vlastník: nepublikován
  • Výrobce: Wild Heerburgg
  • Vyrobeno: 01.01.1960
  • Délka: 295 mm
  • Šířka: 105 mm
  • Výška: 170 mm
  • Hmotnost: 3766 g
  • S/N: 125356

  • ryskový kříž:
  • NK_045
  • typ dalekohledu: pevný
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • elevační šroub: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 295 mm
  • průměr objektivu: 50 mm
  • minimální vzdálenost zaostření dalekohledu: 2000 mm
  • zvětšení dalekohledu: 42
  • vodorovný kruh: ne
  • segment výškového kruhu: ne
  • křížová libela: ne
  • nivelační libela: ano
  • délka bubliny nivelační libely: 60 mm
  • sázecí libela: ne
  • citlivost sázecí / nivelační libely: 10 "
  • určeno pro práce: velmi přesné
