Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

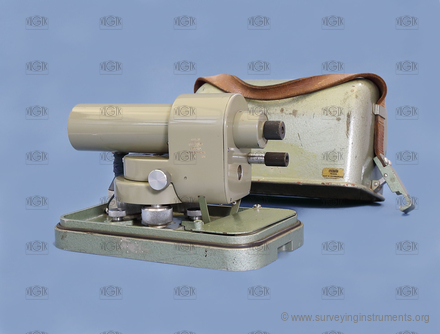

MNK 20

Název výrobce uvedený na přístroji
  • Meopta Praha

Konstrukční zajímavosti
  • typ přístroje - kompenzátorový (samourovnávací) přístroj
  • hrubá třecí a jemná nekonečná ustanovka
  • poslední vyráběný československý typ geodetického přístroje (do 1963)
  • pastorek pro nastavení nulového čtení vodorovného kruhu

Informace o stavu přístroje
  • zachovalý

  • VÚGTK: S0063
  • Vlastník: nepublikován
  • Výrobce: Meopta
  • Vyrobeno: 01.01.1960
  • Délka: 108 mm
  • Šířka: 220 mm
  • Výška: 135 mm
  • Hmotnost: 2120 g
  • S/N: 503-10

  • ryskový kříž:
  • NK_008
  • typ dalekohledu: pevný
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: nekonečná - třecí
  • kompenzátor: ano
  • použité jednotky: ° ' "
  • elevační šroub: ne
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 220 mm
  • průměr objektivu: 50 mm
  • minimální vzdálenost zaostření dalekohledu: 0.9 mm
  • zvětšení dalekohledu: 20
  • vodorovný kruh: ano
  • hlavní odečítací pomůcka vodorovného kruhu: stupnicový mikroskop
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 5'
  • segment výškového kruhu: ne
  • křížová libela: ne
  • nivelační libela: ne
  • sázecí libela: ne
  • určeno pro práce: běžné
