andere Winkelmessgeräte – --undefined--
Beschreibung
Herstellerkennzeichnung
unbestimmt
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0197
Eigentümer:
Národní technické muzeum
Hersteller:
--undefined--
Gemacht:
01.01.1905
Länge:
180
mm
Breite:
150
mm
Höhe:
250
mm
Gewicht:
2960
g
S/N:
449
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
feststehend
Stativbefestigung:
Hülse
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
die Möglichkeit, die Überhöhung zu bestimmen:
Ja
Bauart des Entfenungsmessers:
integriert
Art des Entfernungsmessers:
optisch
Höhenindexlibelle:
Nein
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
179
mm
Länge des Fernrohrs bei ausgezogenem Okular:
203
mm
Objektivdurchmesser:
25
mm
kürzeste Zielweite:
1700
mm
Fernrohrvergrößerung:
17
Bauart des optischen Lotes:
nichts
Bussole:
keine
Horizontalkreis:
Nein
Einstellen einer Anfangerichtung:
nichts
Vertikalkreis:
Ja
Vertikalkreissegment:
Nein
Durchmesser des Vertikalkreises:
125
mm

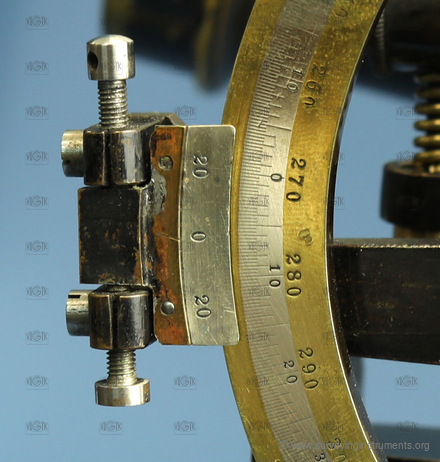

Ablesevorrichtung Vertikalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Vertikalkreis:
2
kleinste Teilungsintervall des Vertikalkreises:
1'
Kreuzlibelle:
Ja
Länge der Kreuzlibelle in Längsrichtung:
55
mm
Blasenlänge der Kreuzlibelle in Längsrichtung:
9
mm
Länge der Kreuzlibelle in Querrichtung:
58
mm
Länge der Nivellierlibelle:
105
mm
Blasenlänge der Nivellierlibelle:
21
mm
Setzlibelle:
Nein
Empfindlichkeit der Setzlibelle oder Nivellierlibelle:
25
"
Einsatzgebiet:
gemeinsames
