Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

další úhlová měřidla – --undefined--

Typ měřidla
  • Hypsometr (výškoměr)
Název výrobce uvedený na přístroji
  • neuveden
Konstrukční zajímavosti
  • vojenská zakázka MGI česky VZÚ), profesionální výroba pravděpodobně vídeňskou firmou
  • přístroj pro měření výšek při vojenském stolovém mapování
  • horizontace pomocí dvou svislých stavěcích šroubů a dvou odpérovaných hrotů, výška horizontu je stálá
  • elevační šroub nivelační libely

Informace o používání přístroje
  • běžná měření

Informace o stavu přístroje
  • křížová libela má odpar kapaliny
  • zachovalý - funkční

  • VÚGTK: S0197
  • Vlastník: Národní technické muzeum
  • Výrobce: --undefined--
  • Vyrobeno: 01.01.1905
  • Délka: 180 mm
  • Šířka: 150 mm
  • Výška: 250 mm
  • Hmotnost: 2960 g
  • S/N: 449

  • ryskový kříž:
  • NK_004
  • typ dalekohledu: pevný
  • připojení ke stativu: tulejka
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • konstrukce dálkoměru: integrovaný
  • typ dálkoměru: optický
  • indexová libela: ne
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 179 mm
  • délka dalekohledu s vysunutým okulárem: 203 mm
  • průměr objektivu: 25 mm
  • minimální vzdálenost zaostření dalekohledu: 1700 mm
  • zvětšení dalekohledu: 17
  • provedení centrovače: není
  • buzola: není
  • vodorovný kruh: ne
  • nastavení nulového čtení na vodorovném kruhu: nelze

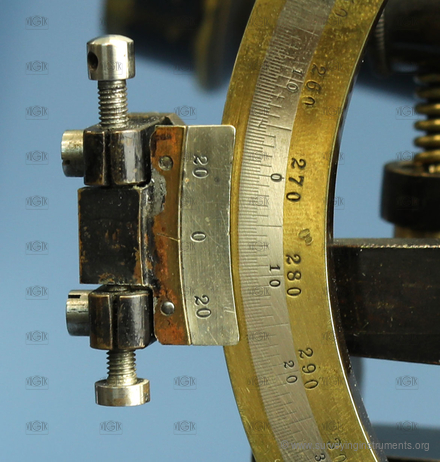

  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 125 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 55 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 9 mm
  • délka (křížové) libely kolmé na záměru: 58 mm
  • délka nivelační libely: 105 mm
  • délka bubliny nivelační libely: 21 mm
  • sázecí libela: ne
  • citlivost sázecí / nivelační libely: 25 "
  • určeno pro práce: běžné
