Theodolit
Theo 120
Hersteller
Carl Zeiss Jena
Theo 120
×
×
Vorherige
Nächste

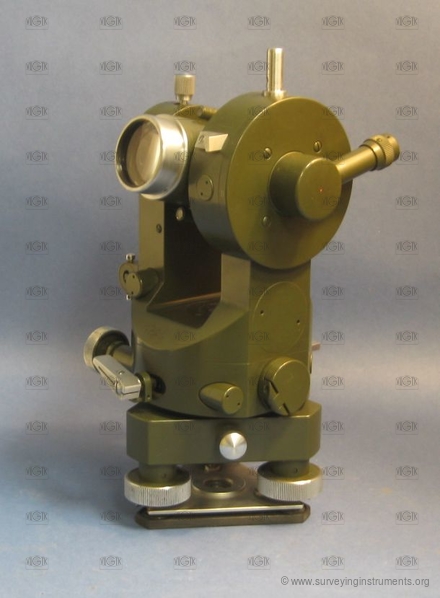

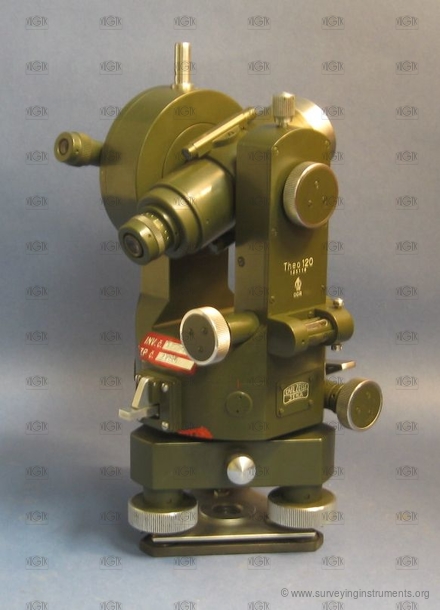

Theo 120
Beschreibung
Herstellerkennzeichnung
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0281
Eigentümer:
České vysoké učení technické v Praze - Stavební fakulta
Hersteller:
Carl Zeiss Jena
Gemacht:
01.01.1950
Länge:
133
mm
Breite:
138
mm
Höhe:
247
mm
Gewicht:
2401
g
S/N:
125116
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
Fernrohrlagenwechsel beidseitig
Stativbefestigung:
Tellerstativ mit Federunterlage
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
Neugrad
die Möglichkeit, die Überhöhung zu bestimmen:
Ja
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
Gesichtsfeld des Fernrohrs:
aufrecht
variable Fernrohrlänge:
Nein
Länge des Fernrohrs bei ausgezogenem Okular:
121
mm
Objektivdurchmesser:
33
mm
kürzeste Zielweite:
1800
mm
Bauart des optischen Lotes:
nichts
Bussole:
keine
Durchmesser des Horizontalkreises:
75
mm
Ablesevorrichtung Horizontalkreis:
Strichmikroskop
Anzahl der Ablesevorrichtungen am Horizontalkreis:
1
kleinste Teilungsintervall des Horizontalkreises:
0,1
Einstellen einer Anfangerichtung:
repetitions
Vertikalkreis:
Ja
Durchmesser des Vertikalkreises:
75
mm
Ablesevorrichtung Vertikalkreis:
Strichmikroskop
Anzahl der Ablesevorrichtungen am Vertikalkreis:
1
kleinste Teilungsintervall des Vertikalkreises:
0,1
Kreuzlibelle:
Nein
Länge der Kreuzlibelle in Längsrichtung:
19
mm
Blasenlänge der Kreuzlibelle in Längsrichtung:
8
mm
Nivellierlibelle:
Nein
Setzlibelle:
Nein
Höhenindexlibelle:
Nein
Einsatzgebiet:
speziell
