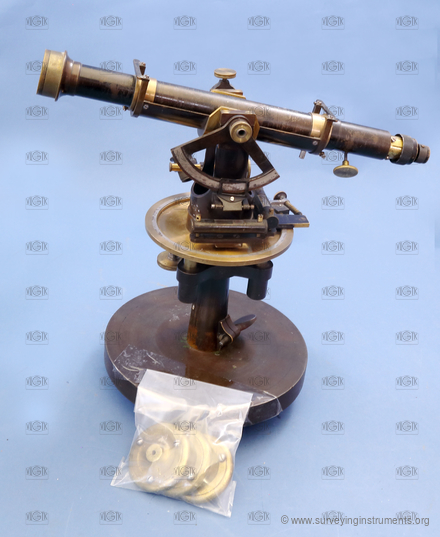

tachymetr – Starke & Kammerer
Popis
Název výrobce uvedený na přístroji
Starke & Kammerer Wien k.k. Polytechnikum
Konstrukční zajímavosti
"samodomo adaptér" na připojení k podložce
výška je určena včetně bajonetu
připojení ke stativu - 4 nohy se dvěma šrouby + tulejka s adaptérem (závit v plastu)
Informace o používání přístroje
pravděpodobně jedna z technických VŠ v Brně
Informace o stavu přístroje
nitkový kříž nelze zaostřit + není vodorovný
obraz dalekohledu nelze zaostřit - asi chybí část optiky
Základní údaje
VÚGTK:
S0128
Vlastník:
Vysoké učení technické v Brně
Výrobce:
Starke & Kammerer
Vyrobeno:
02.01.1860
Délka:
357
mm
Šířka:
162
mm
Výška:
270
mm
Hmotnost:
3880
g
S/N:
1347
Technické parametry
ryskový kříž:
typ dalekohledu:
překladný
připojení ke stativu:
tulejka
typ ustanovky:
hrubá na obvod
kompenzátor:
ne
použité jednotky:
° ' "
typ dálkoměru:
elektronický
konstrukce dálkoměru:
integrovaný
autoredukce délek:
ne
obraz v dalekohledu:
převrácený
proměnná délka dalekohledu:
ano
délka dalekohledu se zasunutým okulárem:
355
mm
délka dalekohledu s vysunutým okulárem:
380
mm
průměr objektivu:
25
mm
provedení centrovače:
není
buzola:
není
průměr vodorovného kruhu:
140
mm

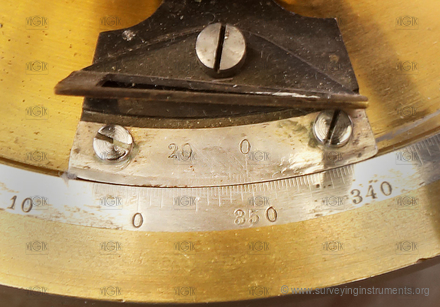

hlavní odečítací pomůcka vodorovného kruhu:
vernier
počet odečítacích pomůcek vodorovného kruhu:
1
nejmenší dílek vodorovného kruhu:
1'
nastavení nulového čtení na vodorovném kruhu:
nelze
svislý kruh:
ne

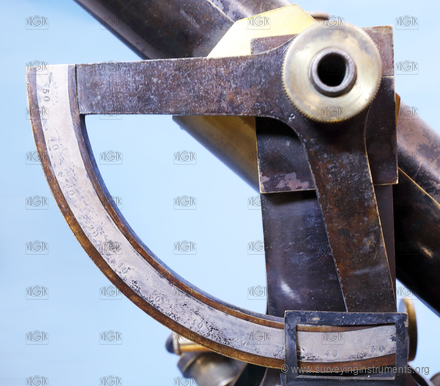

segment výškového kruhu:
ano
rozsah segmentu výškového kruhu:
50
průměr svislého kruhu:
120
mm
hlavní odečítací pomůcky svislého kruhu:
vernier
počet odečítacích pomůcek (segmentu) svislého kruhu:
1
nejmenší dílek (segmentu) svislého kruhu:
1'
křížová libela:
ano
délka (křížové) libely rovnoběžné se záměrou:
65
mm
délka bubliny (křížové) libely rovnoběžné se záměrou:
13
mm
délka (křížové) libely kolmé na záměru:
65
mm
délka bubliny (křížové) libely kolmé na záměru:
13
mm
indexová libela:
ne
nivelační libela:
ne
sázecí libela:
ne
citlivost alhidádové libely (plate level):
140
"
určeno pro práce:
běžné
