Starke & Kammerer
V roce 1866 vznikla světově významná firma Starke & Kammerer. Předchůdcem byla Mechanische Werkstätte des K. K. Polytechnischen Institutes in Wien (mechanická dílna vídeňské polytechniky, dnešní Technické univerzity), založená v roce 1818. Od roku 1854 se na vedení dílny podílel Gustav Starke, který s partnerem Carl Kammererem založil samostatnou firmu; ta v roce 1873 přesídlila do vlastních prostor.
Typickou konstrukcí je teodolit se šroubovými mikroskopy. Délkový komparátor byl dodán do Paříže a Vídně, astronomický refraktor vídeňské univerzitě. Firma dodávala vybavení pro vídeňský Vojenský zeměpisný ústav (VZÚ), úspěšně exportovala. Významná byla též spolupráce s prof. Simonem Stampferem zejména při konstrukci nivelačních přístrojů; přístroje byly označovány Stampfer & Starke. V roce 1879 firma vyrobila redukční tachymetr a v roce 1881 logaritmický tachymetr podle návrhu našeho krajana Antonína Tichého. V roce 1888 vznikla filiálka v San Francisco, která do roku 1892 vyráběla americké typy přístrojů, zejména tzv. transity. Ve spolupráci s kapitánem Theodorem Scheimpflugem byly vyvíjeny fotogrammetrické přístroje (Photopersektograph); při zkušebním snímkování v červnu 1914 zahynul Gustav Kammerer po pádu balonu. Podnik zanikl v roce 1940.
Související:

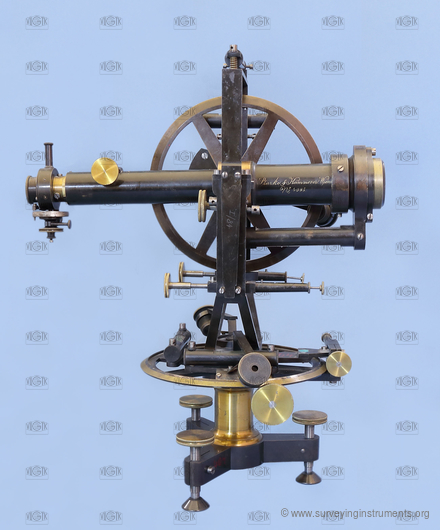

tachymetr
Název výrobce uvedený na přístroji
- Starke & Kammerer Wien k.k. Polytechnikum
- "samodomo adaptér" na připojení k podložce
- výška je určena včetně bajonetu
- připojení ke stativu - 4 nohy se dvěma šrouby + tulejka s adaptérem (závit v plastu)
- pravděpodobně jedna z technických VŠ v Brně
- nitkový kříž nelze zaostřit + není vodorovný
- obraz dalekohledu nelze zaostřit - asi chybí část optiky

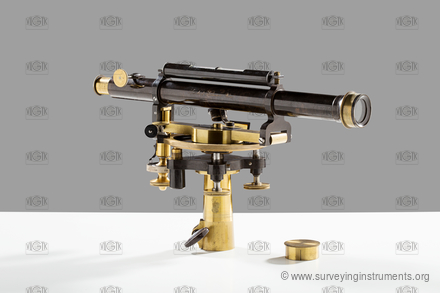

nivelační přístroj
Název výrobce uvedený na přístroji- Starke & Kammerer Wien
- urovnání přes alhidádu
- čepový stativ
- připevnění - bez závitu, pouze šroub na sevření (kónický o průměru 32-33 mm)
- používán na ČVUT, inventární číslo B67
- velmi špatná optika

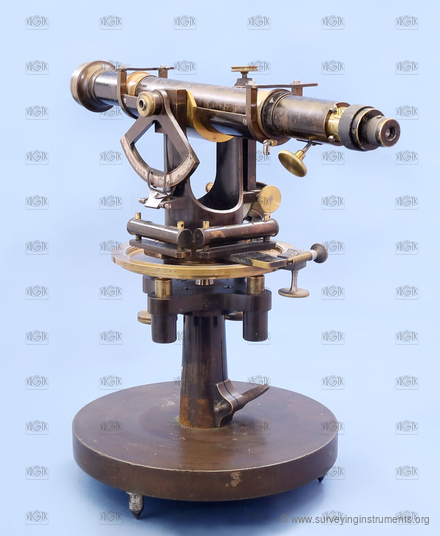

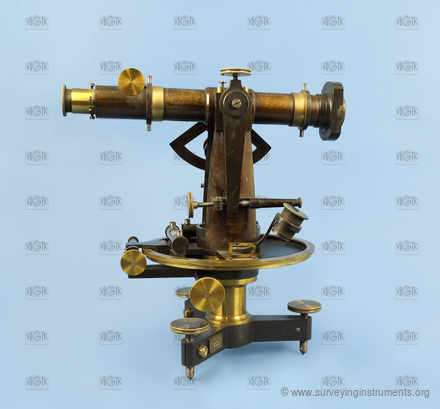

tachymetr
Název výrobce uvedený na přístroji
- Starke & Kammerer
- neobvyklé dělení vodorovného a svislého kruhu
- v horní části svislého kruhu je umístěna stupnice s hodnotou tangenty, pro určení délek
- přesnost určení délek cca 3 cm na 100 m
- přesnost určení převýšení cca 2 cm na 100 m
- Patent Tichý & Starke č. 32
- zkorodované kruhy
- nečitelný obraz, nitkový kříž není vidět.
- setřené postříbření dělení kruhů a verniérů - pravděpodobně se jedná o sexacentesimální dělení

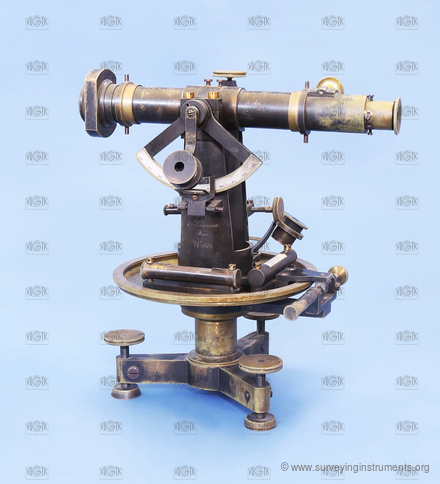

Patent Wagner No. 2

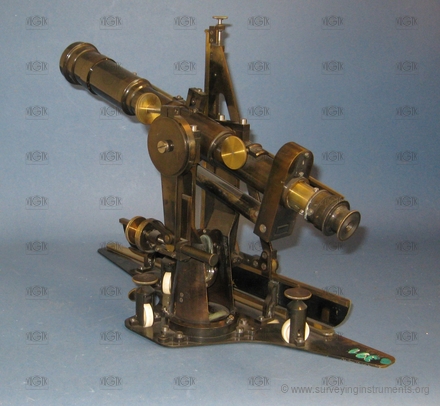

dálkoměr
Název výrobce uvedený na přístroji
- Starke & Kammerer
- typ přístroje: záměrné pravítko s nitkovým dálkoměrem
- možný sklon neprokladného dalekohledu ±60°
- pravítková redukce na vodorovnou délku a výpočet převýšení
-
Šikmé p. 100-0-210 mm, vernierem 0,1 mm, / vodorovné 0-210 mm, index / převýšení 180 a 80 mm po 2 mm, vernier 0,1 mm
- mikrometrický šroub svislé ustanovky, 100 dílků
- bez odsuvné lišty
- používán na ČVUT
- mapování
- funkční
- stržený spodní polep
- před fotografováním sestaveno
- zkrácený postup určování parametrů
