triangulační
Popis
Název výrobce uvedený na přístroji
Gustav Heyde Dresden
Konstrukční zajímavosti
triangulační teodolit s volným a překladným dalekohledem

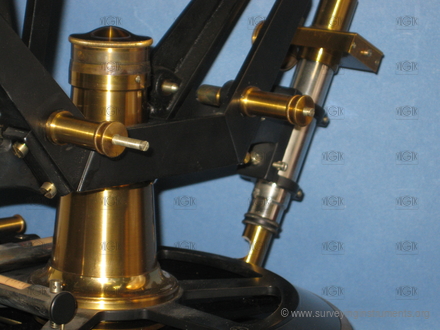

šroub chodu (tlaku) alhidády
dvě stupnice Hz kruhu: vnější pro hrubé nastavení, vnitřní měřická
výměnné okuláry (Ryšavý: zvětšení 36x, 54 x)
Informace o používání přístroje
používán na ČVUT inv. č. nové I3-01001691/000
Informace o stavu přístroje
zatuhlý
nefunkční ustanovka
kruhy nečitelné
zkrácený postup určování parametrů
Základní údaje
VÚGTK:
S0283
Vlastník:
České vysoké učení technické v Praze - Stavební fakulta
Výrobce:
Heyde
Vyrobeno:
01.01.1890
Délka:
537
mm
Šířka:
372
mm
Výška:
370
mm
Hmotnost:
12237
g

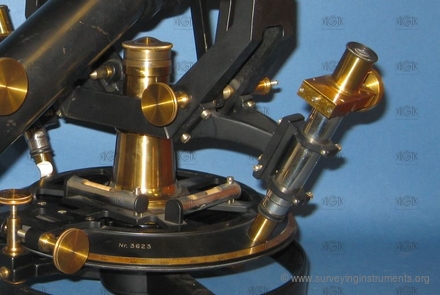

S/N:
3623
Technické parametry
ryskový kříž:
typ dalekohledu:
překladný
připojení ke stativu:
speciální
typ ustanovky:
hrubá na osu
kompenzátor:
ne
použité jednotky:
° ' "
možnost určení převýšení:
ne
obraz v dalekohledu:
převrácený
proměnná délka dalekohledu:
ano
délka dalekohledu se zasunutým okulárem:
521
mm
délka dalekohledu s vysunutým okulárem:
537
mm
průměr objektivu:
56
mm
provedení centrovače:
není
buzola:
není
průměr vodorovného kruhu:
238
mm

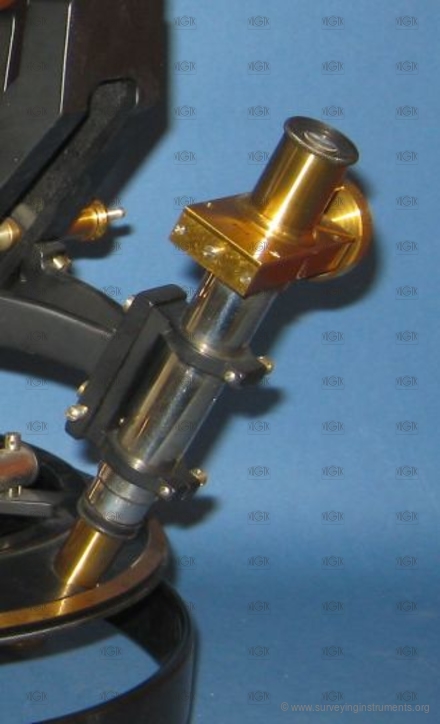

hlavní odečítací pomůcka vodorovného kruhu:
šroubový mikrometr
počet odečítacích pomůcek vodorovného kruhu:
2
nastavení nulového čtení na vodorovném kruhu:
nelze
svislý kruh:
ne
křížová libela:
ano
délka (křížové) libely rovnoběžné se záměrou:
35
mm
délka bubliny (křížové) libely rovnoběžné se záměrou:
10
mm
délka (křížové) libely kolmé na záměru:
35
mm
délka bubliny (křížové) libely kolmé na záměru:
10
mm
nivelační libela:
ne
sázecí libela:
ne
indexová libela:
ne
určeno pro práce:
velmi přesné
