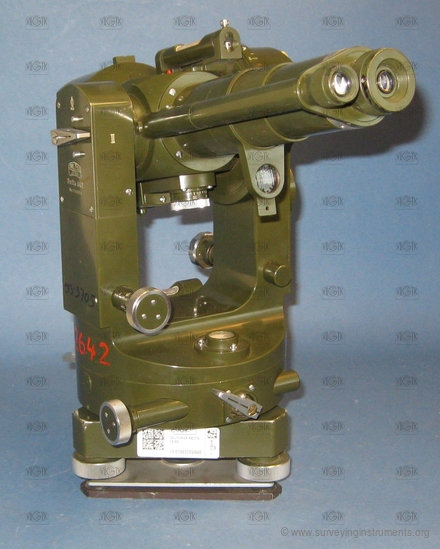

Redta 002
Popis
Název výrobce uvedený na přístroji
Carl Zeiss Jena
Konstrukční zajímavosti
typ přístroje: tachymetr s dvouobrazovým dálkoměrem s mikrometrem
mikrometr rozsah 0-20, čtení 1 cm
dosahovaná přesnost se zavedením osobní chyby
±2 cm / 100m
ve čtecím mikroskopu stupnice funkce tg pro sklon 49,5 gon až 149,5 gon, čtení na 4 místa
ve II. poloze nivelační libela
určeno pro polygonizace
Informace o používání přístroje
používán na ČVUT inv. č. nové I3-01003705/000
Informace o stavu přístroje
funkční
zkrácený postup určování parametrů
Základní údaje
VÚGTK:
S0360
Vlastník:
České vysoké učení technické v Praze - Stavební fakulta
Výrobce:
Carl Zeiss Jena
Vyrobeno:
01.01.1955
Délka:
307
mm
Šířka:
160
mm
Výška:
290
mm
Hmotnost:
5343
g
S/N:
114631
Technické parametry
ryskový kříž:
typ dalekohledu:
prokladný jedním koncem
připojení ke stativu:
deskový s pérovou podložkou
typ ustanovky:
hrubá na osu
kompenzátor:
ne
použité jednotky:
gon
typ dálkoměru:
optický
konstrukce dálkoměru:
integrovaný
dosah dálkoměru:
170
m
autoredukce délek:
ano
obraz v dalekohledu:
vzpřímený
proměnná délka dalekohledu:
ne
délka dalekohledu s vysunutým okulárem:
307
mm
průměr objektivu:
38
mm
minimální vzdálenost zaostření dalekohledu:
2600
mm
zvětšení dalekohledu:
25
buzola:
není
průměr vodorovného kruhu:
110
mm
hlavní odečítací pomůcka vodorovného kruhu:
stupnicový mikroskop
počet odečítacích pomůcek vodorovného kruhu:
1
nejmenší dílek vodorovného kruhu:
1 gon / 10 mgon
nastavení nulového čtení na vodorovném kruhu:
svora
svislý kruh:
ano
průměr svislého kruhu:
75
mm
hlavní odečítací pomůcky svislého kruhu:
stupnicový mikroskop
počet odečítacích pomůcek (segmentu) svislého kruhu:
1
nejmenší dílek (segmentu) svislého kruhu:
1 gon / 10 mgon
křížová libela:
ne
délka (křížové) libely kolmé na záměru:
30
mm
délka bubliny (křížové) libely kolmé na záměru:
18
mm
indexová libela:
ano
délka indexové libely:
30
mm
délka bubliny indexové libely:
18
mm
nivelační libela:
ano
délka nivelační libely:
34
mm
délka bubliny nivelační libely:
18
mm
sázecí libela:
ne
citlivost sázecí / nivelační libely:
30
"
citlivost alhidádové libely (plate level):
30
"
citlivost indexové libely:
30
"
určeno pro práce:
běžné
