Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

tachymetr – Starke & Kammerer

Název výrobce uvedený na přístroji
  • Starke & Kammerer

Konstrukční zajímavosti

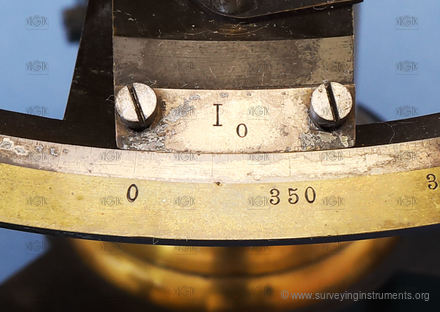

  • neobvyklé dělení vodorovného a svislého kruhu

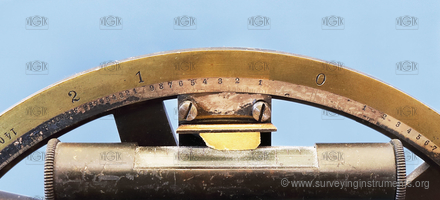

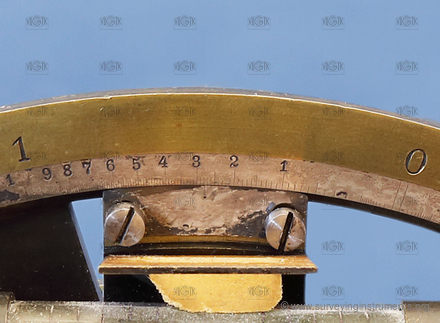

  • v horní části svislého kruhu je umístěna stupnice s hodnotou tangenty, pro určení délek
  • přesnost určení délek  cca 3 cm na 100 m
  • přesnost určení převýšení cca 2 cm na 100 m
  • Patent Tichý & Starke č. 32

Informace o stavu přístroje
  • zkorodované kruhy

  • VÚGTK: S0078
  • Vlastník: nepublikován
  • Výrobce: Starke & Kammerer
  • Vyrobeno: 01.01.1878
  • Délka: 302 mm
  • Šířka: 217 mm
  • Výška: 362 mm
  • Hmotnost: 5450 g
  • S/N: 4095

  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 300 mm
  • délka dalekohledu s vysunutým okulárem: 325 mm
  • průměr objektivu: 35 mm
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 160 mm
  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 36''
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 150 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 36''
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 75 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 16 mm
  • délka (křížové) libely kolmé na záměru: 75 mm
  • délka bubliny (křížové) libely kolmé na záměru: 16 mm
  • indexová libela: ne
  • nivelační libela: ano
  • délka nivelační libely: 110 mm
  • délka bubliny nivelační libely: 52 mm
  • sázecí libela: ano
  • délka sázecí libely: 62 mm
  • délka bubliny sázecí libely: 16 mm
  • citlivost sázecí / nivelační libely: 20 "
  • citlivost alhidádové libely (plate level): 80 "
  • určeno pro práce: přesné
