Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

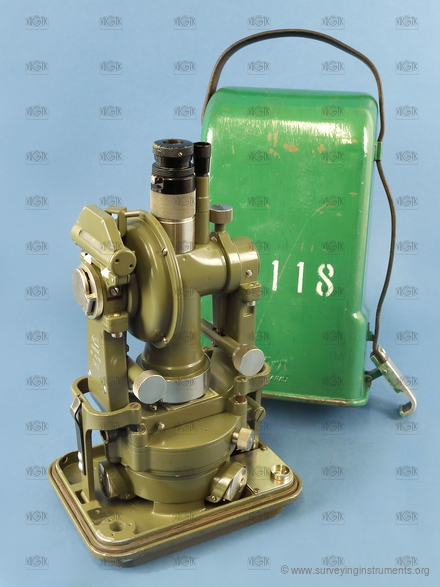

DK 2
Název výrobce uvedený na přístroji
- Kern AARAU SUISSE
- trojnožka s vačkami pro postavení na kulovou hlavu stativu
- vačky s kryty
- dvoukruhová konstrukce kruhů
- nelze určit citlivost indexové libely - půlený obraz
- pořizovací cena 4562,-Kčs
- do provozu uveden 31. 12. 1954
- přistroj byl používán v Geodetickém a kartografickém podniku v Praze, n. p.
- dobrý
- VÚGTK: S0089
- Vlastník: Národní technické muzeum
- Výrobce: Kern
- Vyrobeno: 01.01.1954
- Délka: 170 mm
- Šířka: 132 mm
- Výška: 210 mm
- Hmotnost: 3630 g
- S/N: 42118
- ryskový kříž:
-
- typ dalekohledu: prokladný oběma konci
- připojení ke stativu: deskový s pérovou podložkou
- typ ustanovky: hrubá na osu
- kompenzátor: ne
- použité jednotky: gon
- možnost určení převýšení: ano
- typ dálkoměru: optický
- konstrukce dálkoměru: integrovaný
- obraz v dalekohledu: převrácený
- proměnná délka dalekohledu: ne
- délka dalekohledu se zasunutým okulárem: 170 mm
- průměr objektivu: 43 mm
- minimální vzdálenost zaostření dalekohledu: 1600 mm
- zvětšení dalekohledu: 30
- provedení centrovače: v těle přístroje
- buzola: není
- průměr vodorovného kruhu: 90 mm
- hlavní odečítací pomůcka vodorovného kruhu: čtecí mikroskop
- počet odečítacích pomůcek vodorovného kruhu: 1
- nejmenší dílek vodorovného kruhu: 10´
- nastavení nulového čtení na vodorovném kruhu: pastorek
- svislý kruh: ano
- segment výškového kruhu: ne
- průměr svislého kruhu: 75 mm
- hlavní odečítací pomůcky svislého kruhu: čtecí mikroskop
- počet odečítacích pomůcek (segmentu) svislého kruhu: 1
- nejmenší dílek (segmentu) svislého kruhu: 10´
- křížová libela: ne
- délka (křížové) libely kolmé na záměru: 60 mm
- délka bubliny (křížové) libely kolmé na záměru: 18 mm
- nivelační libela: ne
- sázecí libela: ne
- indexová libela: ano
- délka indexové libely: 60 mm
- citlivost alhidádové libely (plate level): 20 "
- určeno pro práce: přesné
