Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

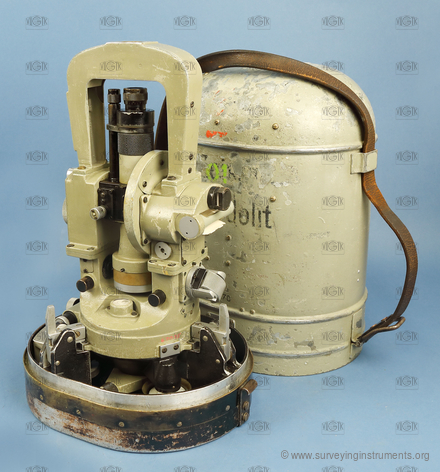

Th D

Název výrobce uvedený na přístroji
  • Carl Zeiss Jena

Konstrukční zajímavosti
  • elektrické osvětlení

  • VÚGTK: S0091
  • Vlastník: Národní technické muzeum
  • Výrobce: Carl Zeiss Jena
  • Vyrobeno: 01.01.1935
  • Délka: 190 mm
  • Šířka: 180 mm
  • Výška: 335 mm
  • Hmotnost: 5390 g

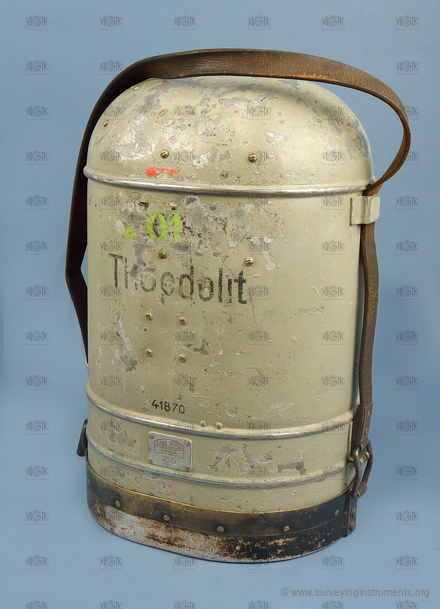

  • S/N: 41870

  • ryskový kříž:
  • NK_012
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: gon
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 185 mm
  • průměr objektivu: 35 mm
  • minimální vzdálenost zaostření dalekohledu: 2000 mm
  • zvětšení dalekohledu: 30
  • provedení centrovače: v trojnožce
  • buzola: není
  • průměr vodorovného kruhu: 115 mm
  • hlavní odečítací pomůcka vodorovného kruhu: koincidenční mikrometr
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 10"
  • nastavení nulového čtení na vodorovném kruhu: pastorek
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 90 mm
  • hlavní odečítací pomůcky svislého kruhu: index
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 2'
  • křížová libela: ne
  • délka (křížové) libely kolmé na záměru: 55 mm
  • délka bubliny (křížové) libely kolmé na záměru: 15 mm
  • nivelační libela: ne
  • sázecí libela: ne
  • indexová libela: ano
  • délka indexové libely: 70 mm
  • délka bubliny indexové libely: 23 mm
  • citlivost alhidádové libely (plate level): 15 "
  • určeno pro práce: přesné
