Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

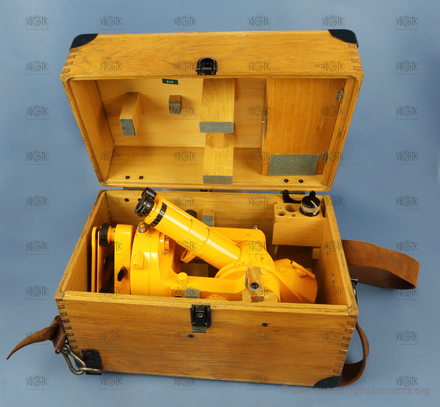

Redta 002

Název výrobce uvedený na přístroji
  • Carl Zeiss Jena

Konstrukční zajímavosti
  • dvouobrazový dálkoměr
  • indexová libela s koincidenčním pozorováním

  • VÚGTK: S0094
  • Vlastník: Národní technické muzeum
  • Výrobce: Carl Zeiss Jena
  • Vyrobeno: 01.01.1980
  • Délka: 310 mm
  • Šířka: 160 mm
  • Výška: 295 mm
  • Hmotnost: 6320 g
  • S/N: 450292

  • ryskový kříž:
  • NK_029
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: gon
  • typ dálkoměru: optomechanický
  • konstrukce dálkoměru: integrovaný
  • autoredukce délek: ano
  • obraz v dalekohledu: vzpříměný
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 300 mm
  • průměr objektivu: 35 mm
  • minimální vzdálenost zaostření dalekohledu: 2450 mm
  • zvětšení dalekohledu: 20
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 135 mm
  • hlavní odečítací pomůcka vodorovného kruhu: index
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 1'
  • nastavení nulového čtení na vodorovném kruhu: svora
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 90 mm
  • hlavní odečítací pomůcky svislého kruhu: index
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ne
  • délka (křížové) libely kolmé na záměru: 70 mm
  • délka bubliny (křížové) libely kolmé na záměru: 20 mm
  • indexová libela: ano
  • délka indexové libely: 70 mm
  • nivelační libela: ne
  • sázecí libela: ne
  • citlivost alhidádové libely (plate level): 30 "
  • určeno pro práce: běžné
